구분 Quick Level Controller
모델 2S-3Q2W / 2L-3Q2W
명칭 오뚜기식 수위 조절기
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 22OV 5A
HI/AL AC 220V 3A
특징 2라인 방식 (유니트와 센서)
기능 급/배수 자동 및 고수위 경보장치용
센서재질 HEAD - P/P , FLOAT- P/P발포
로프 - P/P , 추 - STEEL/SUS

모델 2S-4Q2W / 2L-4Q2W
명칭 오뚜기식 수위조절기
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 22OV 5A
HI/AL AC 220V 3A
특징 2라인 방식 (유니트와 센서)
기능 급/배수 자동 및 고/저수위 경보장치용
센서재질 HEAD - P/P , FLOAT- P/P발포
로프 - P/P , 추 - STEEL/SUS

특징

  • 2S-3Q2W/4Q2W , 2L-3Q2W/4Q2W 오뚜기식 수위조절기는 센서와 유니트간을 2라인으로 연결하여 급/배수 자동 및 고/저 경보를 할수 있는 수위조절기로서 인건비 절약, 선 절약, 파이프 절약,선 구분에 따른 여러가지 요소를 완전 해결한 새로운 타입의 수위조절기의 2라인까지도 +,- 의 구분이 필요 없습니다

용도

  • 오폐수 등에 사용
  • 정화조등의 부식성이 강한 곳에 사용
  • 기타 물탱크나 찌꺼기가 많은 곳에 사용
  • 해수(바닷물)등에 사용
  • 일반적으로 3볼 유니트가 많이 사용됩니다.
    (급/배수자동 및 고수위 알람)
    3볼 유니트에는 LO알람 접점이 없습니다.(저수위)

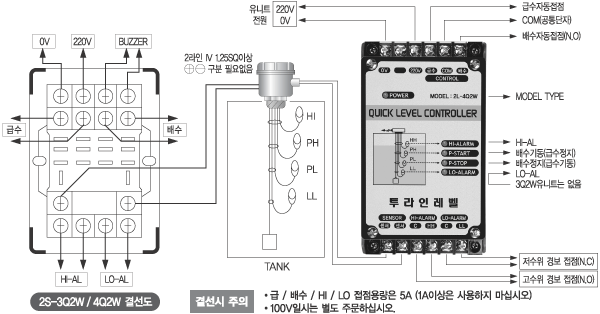

결선도

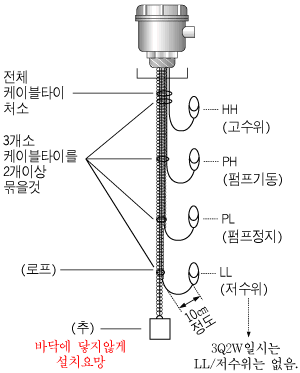

설치시

  • 소켓트는 2"(50mm) 소켓트를 설치할 곳에 부착 용접하여야 하며 후렌치 사용시는 65φ 이상 후렌치를 사용하여야 합니다 (단, 후렌치 타입시는별도주문)
  • 설치할 곳은 반경 30cm×30cm 주위에 후드나 걸림이 없는 곳을 선정하여 설치하여야 하며 흡입(후드) 가까이 부래가 있을시는 흡입에 의 하여 작동이 되지 않으니 주의 요망
  • 로프의 끈은 풀리지않게 꼭 매어 주십시오
  • 오뚜기볼은 60°C 이하에 사용하시고 기름에는 사용이 안됩니다
  •
  • 출고시는 2"소켓타입으로 생산됩니다

결선시

  • HH,PH,PL에 나와 있는 선을 흑색은 흑색대로 백색은 백색대로 꼬아서 콘넥터에 물려 주십시오 (단자에 물릴시는 흑. 백 구분 필요없음)
  • LL가 있을시도 역시 마찬가지입니다
  • 부래의 리드 S/W는 수평에서 조금만 더 올라가면 작동하므로 폭 조정시 참조 바랍니다
  •
  • 급/배수 자동 및 고수위 경보시는 3Q2W 사용
  • 급/배수 자동 및 고/저 수위 경보시는 4Q2W 사용

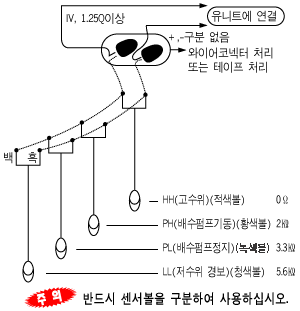

구조

  • FOLAT 내 리드 S/W를 내장하여 특수 몰딩 처리되어 반영구적이며 리드 S/W와 저항의 전압변화에 의하여 작동되므로 저전압, 저전류 이므로 별도 다른 접점 용도로 사용치 못함
  • 반드시 부래를 구분하여 사용할 것

주문시 참조사항

  • 100V 일시는 별도 주문 하십시요. (출고시 220V로 고정되어 있음)

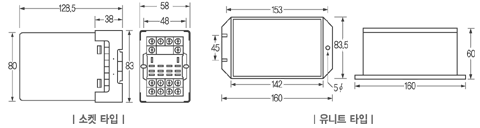

유니트 외형

주의

  • 부래에는 4가지 종류가 있습니다
  • HH-고수위 접점 AC/DC 48V이하 사용 1A (N.O A" 접점)
  • PH - 배수펌프기동 (급수시는 정지) 2㏀ (N.O)
  • PL - 배수펌프정지 (급수시는 기동) 3.3㏀ (N.O)
  • LL - 저수위 경보 5.6㏀ (N.O)
  • PH, PL ,LL 볼은 일반 접점 용도로 사용하시면 안됩니다. (저항 내장접점)
