구분 Quick Level Controller
모델 2L-2Q2W
명칭 오뚜기식 수위조절기
입력전압 AC 220V (100V 주문사양)
접점용량 AC 220V 5A
급수-N.C 배수- NO
특징 2라인 방식 (유니트와 센서)
기능 콘트롤 전용(급/배수)
센서재질 HEAD - P/P
FLOAT- P/P발포
로프 - P/P
추 - STEEL/SUS

특징

  • 2L-2Q2W 오뚜기식 수위조절기는 센서와 유니트 간을 2라인으로 연결하여 급/ 배수 자동 또는 고/저 경보를 할 수 있는 수위조절기로서 인건비 절약, 선 절감, 파이프 절약, 선 구분에 따른 여러가지 요소를 완전해결한 새로운 타입의 수위조절기로서 2라인까지도 +, - 구분이 필요 없습니다.
  • 2L-2Q2W타입은 급/배수 자동전용 입니다

용도

  • 오폐수 등에 사용
  • 정화조등의 부식성이 강한 곳에 사용
  • 기타 물탱크나 찌꺼기가 많은 곳에 사용
  • 해수(바닷물)등에 사용

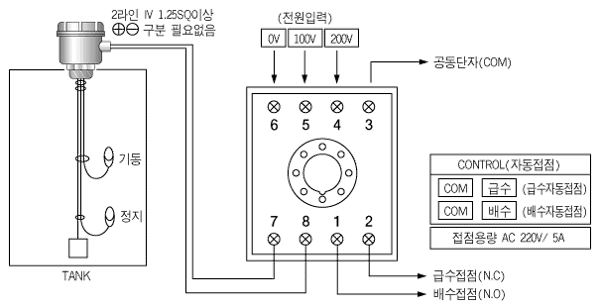

결선도

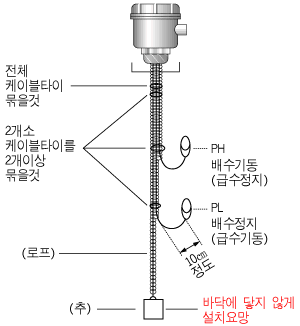

설치시

  • 2소켓트는 2"(5mm) 소켓트를 설치할 곳에 부착 용접하여야 하며 후렌치 사용시는 65φ 이상 후렌치를 사용 하여야 합니다
  • 설치할 곳은 반경 30×30cm 주위에 후드나 걸림이 없는 곳을 선정하여 설치하여야 하며 흡입(후드) 가까이 부래가 있을시는 흡입에 의하여 작동이 되지 않으니 주의 요망
  • 추에 로프를 묶을시 로프의 끈을 풀리지 않게 꼭 매어 주십시오.
  •
  • 출고시는 2"소켓타입으로 생산됩니다. (단, 후렌치 타입시는 별도 주문)

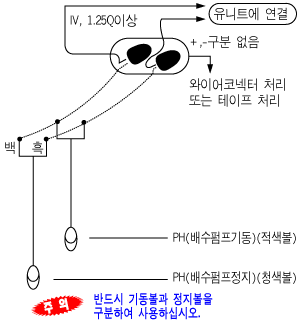

결선시

  • 기동 및 정지볼에 나와 있는 전선을 흑색은 흑색대로 백색은 백색대로 꼬아서 코넥타에 물려 주십시오. -병렬연결 (코넥타에 물릴시는 흑.백 구분 필요없)
  • 부래의 리드 S/W는 수평에서 조금만 더 올라가면 작동하므로 폭 조정시 참조 바랍니다
  •
  • 급/배수 자동 및 고/저 경보용으로 사용할시는 3Q2W/4Q2W를 사용하십시오

구조

  • FLOAT내 리드 S/W를 내장하여 특수 몰딩 처리되어 반영구적이며 리드 S/W와 저항의 전압변화에 의하여 작동되므로 저전압, 저전류이므로 별도 다른 접점 용도로 사용치 못함
  • 반드시 부래를 구분하여 사용할 것
    - 적색볼(기동), 청색볼(정지)
    - 적색볼(접점용 N.O A"접점)
    - 청색볼(저항내장 N.O A" 5.6K)

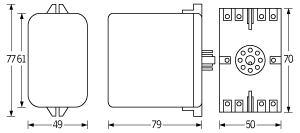

유니트 외형

주의

  • 접점용도로 사용시는 PH(기동)볼을 사용 또는 별도볼을 구입하십시요. (적색볼)
  • 오뚜기볼은 (리드 S/W와 자석에 의한 방식) DC 48V 미만 1A 사용
  • 오뚜기볼 센서는 60℃이하에 사용하시고 기름에는 사용하시면 안됩니다
  • 세제나 기름에 의하여 센서선이 경화가 될 수 있습니다
  • 100V용은 별도 주문하십시요
