| 구분 |
Level Indicating Controller |
| 모델 |
2S-LIC-DC·DS·DCS (배수 2단 제어용) |
|
|

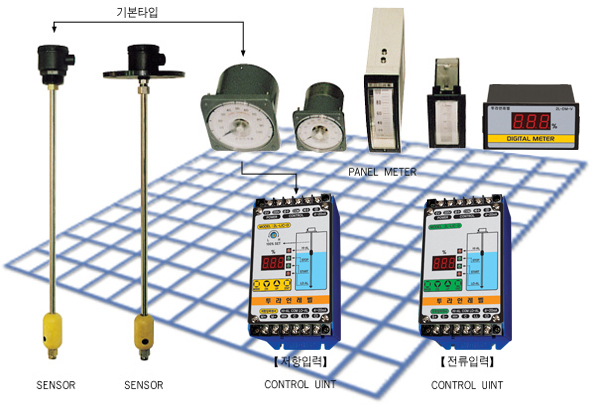

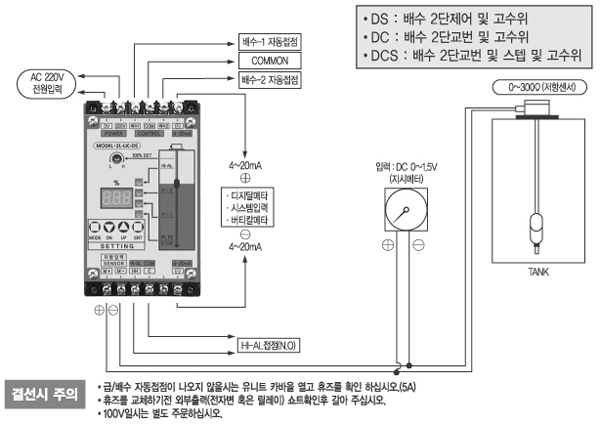

결선도/저항입력
|
|
특징
- 2L-LIC-DC 모델 디지탈방식의 액면지시조절기로서 마이컴칩을 내장하여 각종 탱크의 배수2단제어 교번제어, 스텝제어 및 고수위경보장치를 디지탈로 설정하여 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상시 접점출력을 차단하는 기능을 내장한 타입의 저항입력(0~300Ω)방식의 액면조절기(DC, DS, DCS)
|
|
일반사양
| 사용전원 |
AC 220V 60HZ 2W(100V 주문사양) |
| 접점용량 |
5A MAX(P-1, P-2, HI-AL) |
| 제어출력 |
배수1, 배수2, HI-AL, 4~20mA |
| 입력신호 |
0~300Ω 저항 (지시메타 센서와 병렬방식) |
| 오차 |
±0.5FS |
| 동작조건 |
-20~50℃ 0~80% |
| 외형치수 |
82×160×63 (H×W×D) |
| 용도 |
각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문) |
| MODE |
설정시 MODE기능을 누를 때 P-1, P-2 STOP > P-1 > P-2 . HI-AL 순으로 LED 램프 점등 |
지시범위 |
0% ~ 120%지시 (120% 이상일시 hid 후릭카) (0%~100%) |
| DN |
설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 |
hid |
선로 단선 혹은 100% Set 설정이 맞지 않을시 혹은 센서 이상이 있을시 후릭카 |
| UP |
설정을 원하는 LED램프 위치에서 설정치를 증가 시킬때 사용 |
설정범위 |
0%~120%가능 (P-1, P-2 STOP / P-1 / P-2 / HI-AL) |
| ENT |
각 MODE의 설정위치에서 수치설정후 ENT를 누르면 기억이 됩니다 |
센서입력 |
저항 입력 (0~300Ω)에의한 전압 방식 0~1.5V (지시메타) |
| 참조 |
ENT를 누르지 않고 있으면 5초후 원래의 디스플레이 위치로 돌아감
최초 출고시 P-1, P-2 STOP (40%), P-1 (60%), P-2 (80%), HI-AL (90%) 설정됨
% 지시시 hid가 깜박일 때는 MODE기능이 작동하지 않습니다
|
참조 |
지시 메타는 센서단자와 병렬로 3개까지 연결할 수 있습니다. (0~1.5V)
4~20㎃ 출력단자는 카드가 내장되어 있습니다
센서 부래는 100% 위치에 놓고 유니트에 있는 100% Set를 조정하여 100% 수치를 맞출것
|
|
| 모델 |
2S-LIC-PC·PS·PCS (급수 2단 제어용) |
|
|

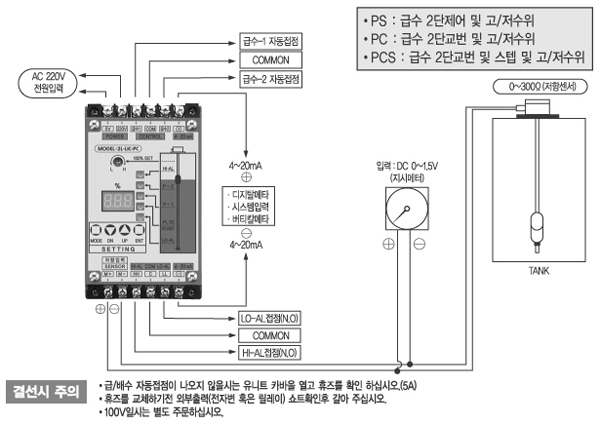

결선도/전류입력
|
|
특징
- 2L-LIC-PC 모델 디지탈방식의 액면지시조절기로서 마이컴칩을 내장하여 각종 탱크의 급수2단제어 교번제어, 스텝제어 및 고/저수위경보장치를 디지탈로 설정하여 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상시 접점출력을 차단하는 기능을 내장한 타입의 저항입력(0~300Ω)방식의 액면조절기(PC, PS, PCS)
|
|
일반사양
| 사용전원 |
AC 220V 60HZ 2W(100V 주문사양) |
| 접점용량 |
5A MAX(P-1, P-2, LO-AL) |
| 제어출력 |
급수1, 급수2, LO-AL, 4~20mA |
| 입력신호 |
0~300Ω 저항 (지시메타 센서와 병렬방식) |
| 오차 |
±0.5FS |
| 동작조건 |
-20~60℃ 0~80% |
| 외형치수 |
82×160×63 (H×W×D) |
| 용도 |
각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문) |
| MODE |
설정시 MODE기능을 누를 때 LO-AL > P-1, P-2 START > P-1 > P-2 . HI-AL 순으로 LED 램프 점등 |
지시범위 |
설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 |
| DN |
설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 |
hid |
선로 단선 혹은 100% Set 설정이 맞지 않을시 혹은 센서 이상이 있을시 후릭카 |
| UP |
설정을 원하는 LED램프 위치에서 설정치를 증가 시킬때 사용 |
설정범위 |
0%~120%가능 (LO-AL / P-1, P-2 START / P-1 / P-2 / HI-AL) |
| ENT |
각 MODE의 설정위치에서 수치설정후 ENT를 누르면 기억이 됩니다 |
센서입력 |
저항 입력 (0~300Ω)에의한 전압 방식 0~1.5V (지시메타) |
| 참조 |
ENT를 누르지 않고 있으면 5초후 원래의 디스플레이 위치로 돌아감
최초 출고시 LO-AL(20%), P-1, P-2 START (40%), P-1 (60%), P-2(80%), HI-AL (90%) 설정됨
% 지시시 hid가 깜박일 때는 MODE기능이 작동하지 않습니다
|
참조 |
지시 메타는 4~20㎃용을 센서와 직렬로 연결 사용하십요 (선로저항 700Ω MAX))
센서 헤드 내부에 있는 SPAN 및 ZERO를 조정하여 0%~100%를 조정하세요
|
|
| 모델 |
2S-LIC-PC·PS·PCS (급수 2단 제어용) |
|
|

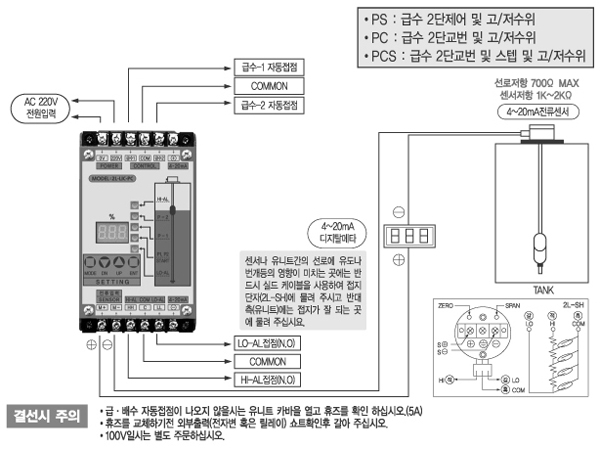

결선도/전류입력
|
|
특징
- 2L-LIC-PC 모델 디지탈방식의 액면지시조절기로서 마이컴칩을 내장하여 각종 탱크의 배수2단제어 교번제어, 스텝제어 및 고수위경보장치를 디지탈로 설정하여 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상시 접점출력을 차단하는 기능을 내장한 타입의 전류입력(4~20mA)방식의 액면조절기(PC, PS, PCS)
|
|
일반사양
| 사용전원 |
AC 220V 60HZ 2W(100V 주문사양) |
| 접점용량 |
5A MAX(P-1, P-2, LO-AL) |
| 제어출력 |
급수1, 급수2, LO-AL, 4~20mA |
| 입력신호 |
4~20mA (지시메타 센서와 직렬연결) |
| 오차 |
±0.5FS |
| 동작조건 |
-20~60℃ 0~80% |
| 외형치수 |
82×160×63 (H×W×D) |
| 용도 |
각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문) |
| MODE |
설정시 MODE기능을 누를 때 LO-AL > P-1, P-2 START > P-1 > P-2 . HI-AL 순으로 LED 램프 점등 |
지시범위 |
-3% ~ 120%지시(-3% 이하일시 oPn 후릭카 120% 이상일시 hid 후릭카)(0%~100%) |
| DN |
설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 |
hid |
선로 단선 혹은 100% Set 설정이 맞지 않을시 혹은 센서 이상이 있을시 후릭카 |
| oPn |
-3%(4mA이하시 혹은 센서 이상시) 후릭카.(센서 연결 안될시) |
| UP |
설정을 원하는 LED램프 위치에서 설정치를 증가 시킬때 사용 |
설정범위 |
0%~120%가능 (LO-AL / P-1, P-2 START / P-1 / P-2 / HI-AL) |
| ENT |
각 MODE의 설정위치에서 수치설정후 ENT를 누르면 기억이 됩니다 |
센서입력 |
전류 입력 (4~20mA)에의한 전류방식 (지시메타 4~20mA 직렬연결) |
| 참조 |
ENT를 누르지 않고 있으면 5초후 원래의 디스플레이 위치로 돌아감
최초 출고시 LO-AL(20%), P-1, P-2 START (40%), P-1 (60%), P-2(80%), HI-AL (90%) 설정됨
% 지시시 hid가 깜박일 때는 MODE기능이 작동하지 않습니다
|
참조 |
지시 메타는 4~20㎃용을 센서와 직렬로 연결 사용하십요 (선로저항 700Ω MAX))
센서 헤드 내부에 있는 SPAN 및 ZERO를 조정하여 0%~100%를 조정하세요
|
|
|
