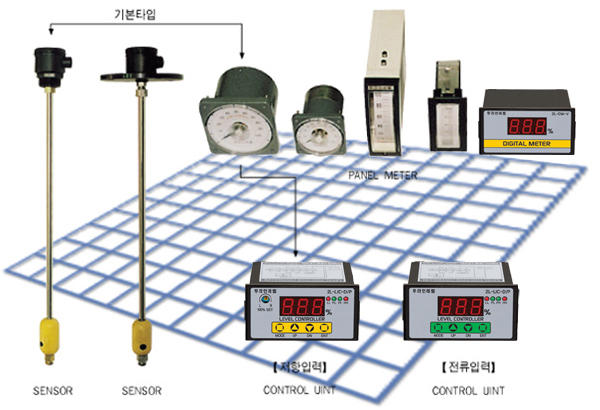

구분 Level Indicating Controller
모델 2L-LIC-D/P (저항입력)
명칭 레벨 지시 조절계
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 220V 5A
HI/LO AC 220V 3A
특징 센서 헤드에 증폭기 방식이 아닌 저항 방식 (0~300Ω)
기능 각종탱크의 지시 및 급/배수자동 및 고/저수위 경보장치용
판넬CUT 92×45 / 98×50×102
센서재질 HEAD - 나이롱화이바 SUS.AL
FLOAT- P/P 발포, SUS304
PIPE - SUS 304
모델 2L-LIC-D/P (전류입력)
명칭 레벨 지시 조절계
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 220V 5A
HI/LO AC 220V 3A
특징 전류입력 (4~20mA)

기능 각종탱크의 지시 및 급/배수자동 및 고/저수위 경보장치용
판넬CUT 92×45 / 98×50×102
센서재질 HEAD - 나이롱화이바 SUS.AL
FLOAT- P/P 발포, SUS304
PIPE - SUS 304

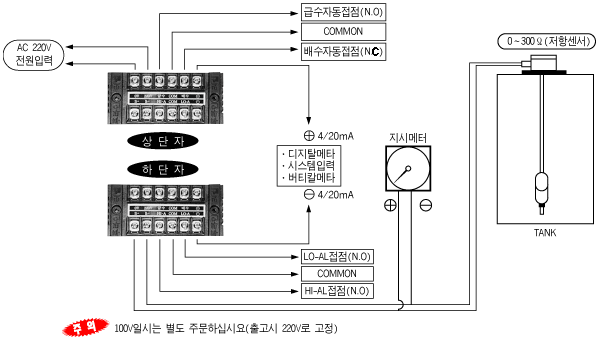

결선도/저항입력

특징

  • 2L-LIC-D/P는 디지탈방식의 액면지시조절기로서 마이컴칩을 내장하여 각종 탱크의 급/배수자동 및 고/저 수위 경보장치를 디지탈로 설정하여 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상시 접점출력을 차단하는 기능을 내장한 타입의 저항입력(0~300Ω)방식의 액면조절기
  • 설정 및 기능을 최대한 쉽게 할 수 있도록 구성하여 센서 선로의 유도나 전원 노이즈 등에 강하게 작동하도록 제작 하였습니다

일반사양 (저항입력)

사용전원 AC 220V 60HZ 2W(100V 주문사양)
접점용량 5A MAX(LO-AL/HI-AL/급­배수접점)
제어출력 급­배수접점. LO-AL접점. HI-AL접점. 4~20mA
입력신호 0~300Ω 저항 (지시메타 센서와 병렬방식)
오차 ±0.5FS
동작조건 0~50℃ 0~80%RH
외형치수 98×50×102 CUT/92×45
용도 각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문)

MODE 설정시 MODE기능을 누를 때 LO-AL>START>STOP>HI-AL순으로 LED 램프 점등 지시범위 0% ~ 120%지시 (120% 이상일시 hid 후릭카) (0%~100%)
DN 설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 hid 선로 단선 혹은 100% Set 설정이 맞지 않을시 혹은 센서 이상이 있을시 후릭카
UP 설정을 원하는 LED램프 위치에서 설정치를 증가 시킬때 사용 설정범위 0%~120%가능 (LO-AL / HI-AL / START / STOP)
ENT 각 MODE의 설정위치에서 수치설정후 ENT를 누르면 기억이 됩니다 센서입력 저항 입력 (0~300Ω)에의한 전압 방식 0~1.5V (지시메타)
참조 ENT를 누르지 않고 있으면 5초후 원래의 디스플레이 위치로 돌아감
최초 출고시 LO-AL (40%), START (60%), STOP (80%), HI-AL (90%) 설정됨
% 지시시 hid가 깜박일 때는 MODE기능이 작동하지 않습니다
참조 지시 메타는 센서단자와 병렬로 3개까지 연결할 수 있습니다. (0~1.5V)
4~20㎃ 출력단자는 주문시 (선택사양)카드를 내장합니다. (별도 설치 삽입 가능)
센서 부래는 100% 위치에 놓고 유니트에 있는 100% Set를 조정하여 100% 수치를 맞출것

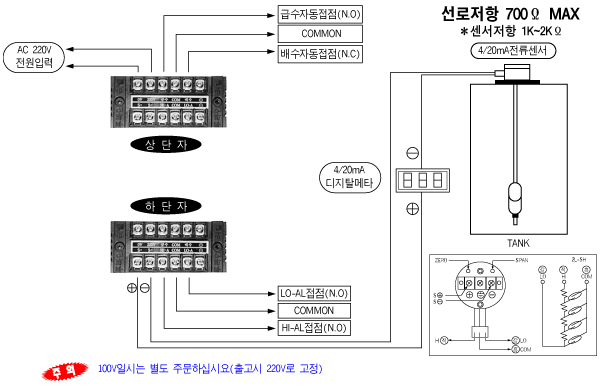

결선도/전류입력

특징

  • 2L-LIC-D/P는 디지탈방식의 액면지시조절기로서 마이컴칩을 내장하여 각종 탱크의 급/배수자동 및 고/저 수위 경보장치를 디지탈로 설정하여 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상시 접점출력을 차단하는 기능을 내장한 타입의 전류입력(4~20mA)방식의 액면조절기
  • 설정 및 기능을 최대한 쉽게 할 수 있도록 구성하여 센서 선로의 유도나 전원 노이즈 등에 강하게 작동하도록 제작 하였습니다

일반사양 (전류입력)

사용전원 AC 220V 60HZ 2W(100V 주문사양)
접점용량 5A MAX(LO-AL/HI-AL/급­배수접점)
제어출력 급­배수접점. LO-AL접점. HI-AL접점. 4~20mA
입력신호 4~20mA (지시메타 센서와 직렬연결)
오차 ±0.5FS
동작조건 0~50℃ 0~80%RH
외형치수 98×50×102 CUT/92×45
용도 각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문)

MODE 설정시 MODE기능을 누를 때 LO-AL>START>
STOP>HI-AL순으로 LED 램프점등
지시범위 -3% ~ 120%지시(-3% 이하일시 oPn 후릭카 120% 이상일시 hid 후릭카)(0%~100%)
DN 설정을 원하는 LED램프 위치에서 설정치를 감소 시킬때 사용 hid 120% 이상일시 (20mA 이상시 혹은 센서 이상시) 후릭카
oPn -3%(4mA이하시 혹은 센서 이상시) 후릭카.(센서 연결 안될시)
UP 설정을 원하는 LED램프 위치에서 설정치를 증가 시킬때 사용 설정범위 0%~120%가능 (LO-AL / HI-AL / START / STOP)
ENT 각 MODE의 설정위치에서 수치설정후 ENT를 누르면 기억이 됩니다 센서입력 전류 입력 (4~20mA)에의한 전류방식
(지시메타 4~20mA 직렬연결)
참조 ENT를 누르지 않고 있으면 5초후 원래의 디스플레이 위치로 돌아감
최초 출고시 LO-AL (40%), START (60%), STOP (80%), HI-AL (90%) 설정됨
% 지시시 hid가 깜박일 때는 MODE기능이 작동하지 않습니다
참조 지시 메타는 4~20㎃용을 센서와 직렬로연결 사용하십요
(선로저항 700Ω MAX)
센서 헤드 내부에 있는 SPAN 및 ZERO를 조정하여 0%~100%를 조정하세요

주문시 참조사항

  • 탱크의 종류에 따라 무압력탱크, 압력탱크(5KG) 이내 등을기입하고 온도가 높은 것은 (80℃ 이상)별도로 기입하여야 합니다. (5KG이상시는 특수주문)
  • 후랜치 타입과 SCREW(나사)타입이 2종류가 있으며 후랜치 타입 일시는 3"(80Φ) 4"(100Φ)를 사용하고 SCREW타입일시는 탱크에 2"(50Φ)소켓트를 용접하면 됩니다
  • 주의 : 특수 화공약품이나 기타 고온용은 별도 주문하십시요 (80℃이상)

  • 기어 타입센서는 천장높이가 없어서 센서를 탱크내에 삽입하지 못할시 기어 타입으로 주문 생산 됩니다
  • (37~38)PAGE기어 타입 하단쪽을 참조 하십시요
  • 온도(기름,물등)는 60℃이하에 사용하십시요
  • 염산.황산.화공약품 탱크등에는 특수 주문하십시요
  • 주의 : 기어타입센서는 압력탱크에는 사용하지 마십시요
