| 모델 |
2L-LI-D/P (저항입력) |
| 명칭 |
레벨 지시계 |
| 입력전압 |
AC 220V (100V주문사양) |
| 접점용량 |
0~300Ω / 4~20mA (주문사양)
메터출력전압 0~1.5V(%) |
| 특징 |
별도유니트가 없는 방식의 지시계 (판넬메터 증폭기 내장) |
| 기능 |
각종탱크의 액면지시용 |
| 판넬CUT |
92 × 45 |
| 사이즈 |
98×50×102 |
| 센서재질 |
HEAD - 나이롱화이바, SUS.AL
FLOAT- P/P 발포, SUS 304
PIPE - SUS 304 |
|
| 모델 |
2L-LI-D/P (전류입력) |
| 명칭 |
레벨 지시계 |
| 입력전압 |
AC 220V (100V주문사양) |
| 출력 |
4~20mA
|
| 입력 |
전류입력 (4~20mA)
|
| 기능 |
각종탱크의 액면지시용 |
| 판넬CUT |
92 × 45 |
| 사이즈 |
98×50×102 |
| 센서재질 |
HEAD - 나이롱화이바, SUS.AL
FLOAT- P/P 발포, SUS 304
PIPE - SUS 304 |
|
|

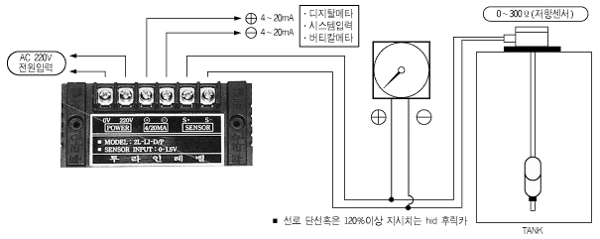

결선도/저항입력
|
|
특징
- 2L-LI-D/P는 디지탈방식의 액면지시계로 마이컴칩을 내장하여 각종 탱크지시를 디지탈로 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상 기능을 내장한 타입의 저항입력(0~300Ω)방식의 액면지시계
- 설정 및 기능을 최대한 쉽게 할 수 있도록 구성하여 센서 선로의 유도나 전원 노이즈 등에 강하게 작동하도록 제작 하였습니다
|
|
일반사양 (저항입력)
| 사용전원 |
AC 220V 60HZ 2W(100V 주문사양) |
| 입력신호 |
0~300Ω 저항 (지시메타 센서와 병렬방식) |
| 오차 |
±0.5FS |
| 동작조건 |
0~50℃ 0~80%RH |
| 외형치수 |
98×50×102 CUT/92×45 |
| 용도 |
각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문) |
|
|

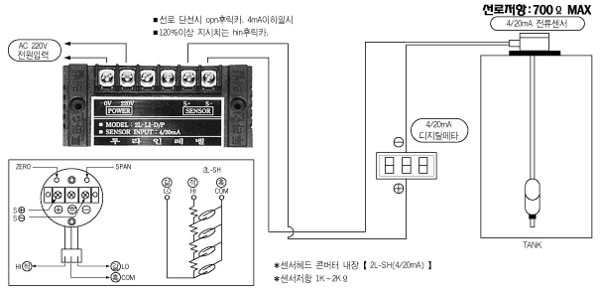

결선도/전류입력
|
|
특징
- 2L-LI-D/P는 디지탈방식의 액면지시계로 마이컴칩을 내장하여 각종 탱크지시를 디지탈로 지시치를 확인할 수 있으며 선로 단선시 및 센서 이상 기능을 내장한 타입의 전류입력(4~20mA)방식의 액면지시계
- 설정 및 기능을 최대한 쉽게 할 수 있도록 구성하여 센서 선로의 유도나 전원 노이즈 등에 강하게 작동하도록 제작 하였습니다
|
|
일반사양 (전류입력)
| 사용전원 |
AC 220V 60HZ 2W(100V 주문사양) |
| 입력신호 |
4~20mA (지시메타 센서와 직렬방식) |
| 오차 |
±0.5FS |
| 동작조건 |
0~50℃ 0~80%RH |
| 외형치수 |
98×50×102 CUT/92×45 |
| 용도 |
각종 물탱크, 기름탱크등의 액면지시조절용, 센서는 80℃미만 사용 (80℃이상시는 별도주문) |
|
|
주문시 참조사항
- 탱크의 종류에 따라 무압력탱크, 압력탱크(5KG) 이내 등을기입하고 온도가 높은 것은 (80℃ 이상)별도로 기입하여야 합니다. (5KG이상시는 특수주문)
- 후랜치 타입과 SCREW(나사)타입이 2종류가 있으며 후랜치 타입 일시는 3"(80Φ) 4"(100Φ)를 사용하고 SCREW타입일시는 탱크에 2"(50Φ)소켓트를 용접하면 됩니다
- 주의 : 특수 화공약품이나 기타 고온용은 별도 주문하십시요 (80℃이상)
|
 |
- 기어 타입센서는 천장높이가 없어서 센서를 탱크내에 삽입하지 못할시 기어 타입으로 주문 생산 됩니다
- (37~38)PAGE기어 타입 하단쪽을 참조 하십시요
- 온도(기름,물등)는 60℃이하에 사용하십시요
- 염산.황산.화공약품 탱크등에는 특수 주문하십시요
- 주의 : 기어타입센서는 압력탱크에는 사용하지 마십시요
|
|

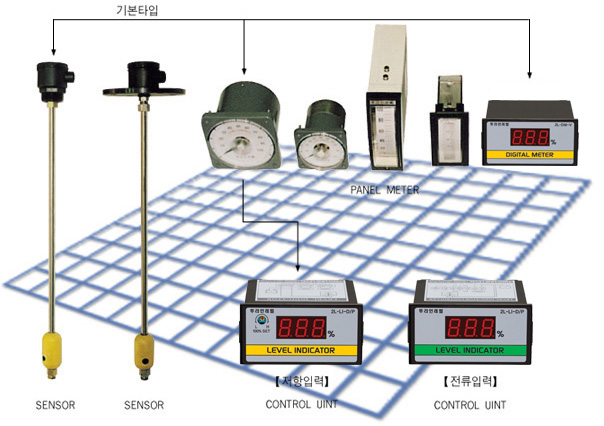

제품소개
