| 모델 |
2L-LI |
| 명칭 |
레벨 지시계 |
| 입력전압 |
AC 220V (100V주문사양) |
| 입력/출력 |
0~300Ω(입력) / 4~20mA (출력)
메터출력전압 0~1.5V |
| 특징 |
별도유니트가 없는 방식의 지시계 (판넬메터 증폭기 내장) |
| 기능 |
각종탱크의 액면지시용 |
| 판넬CUT |
100 Φ |
| 사이즈 |
110×110×92 |
| 센서재질 |
HEAD - 나이롱화이바, SUS.AL
FLOAT- P/P 발포, SUS 304
PIPE - SUS 304 |
|

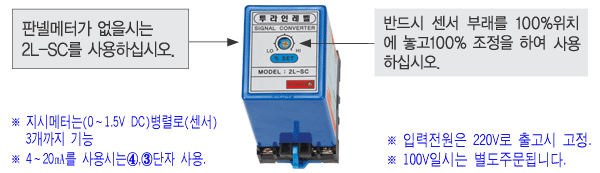

| 모델 |
2L-SC |
| 명칭 |
레벨 지시용 컨버터 |
| 입력전압 |
AC 220V (100V주문사양) |
| 출력 |
4~20mA
메터출력전압 0~1.5V |
| 입력 |
저항입력 (0~300Ω)
|
| 기능 |
각종탱크의 액면지시용 (컨버터) |
| 사이즈 |
49×61×98 |
| 센서재질 |
HEAD - 나이롱화이바, SUS.AL
FLOAT- P/P 발포, SUS 304
PIPE - SUS 304 |
|
|
특징
- 2L-LI는 FLOAT식 레벨 지시계로서 센서와 유니트간을 2라인(실드선 불필요)으로 판넬지시와 현장지시를 할 수 있으며, 별도의 유니트가 필요치 않으며 판넬 지시 메타내에 유니트가 내장되어 있습니다
|
|
용도
- 각종 물탱크, 유류탱크, 정화조, 팽창탱크, 콘덴서탱크, 압력탱크, 부스타 탱크, 폐수탱크 등의 지시에 사용됩니다
|
|
결선도 (2L-LI)
|
|

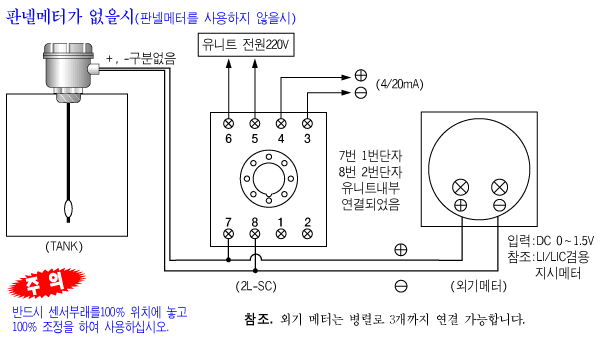

결선도 (2L-SC)
|
|

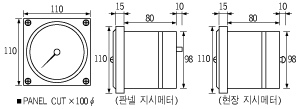

메타외형
|
|
주문시 참조사항
- 탱크의 종류에 따라 무압력탱크, 압력탱크(5kg)이내 등을 기입하고 온도가 높은 것은 (80℃ 이상)별도로 구입하여야 합니다. (5K 이상시는 특수주문)
- 후랜치 타입과 SCREW(나사) 타입의 2종류가 있으며 후랜치 타입 일시는 3" (80φ) 4" (100φ)를 사용하고 SCREW타입일시는 탱크에 2" (50φ) 소켓트를 용접하시면 됩니다
- 주의 : 특수 화공약품이나 기타 고온용은 별도 주문하십시요 (80℃이상)
|
 |
- 기어 타입센서는 천장높이가 없어서 센서를 탱크내에 삽입하지 못할시 기어 타입으로 주문 생산 됩니다
- (37~38)PAGE기어 타입 하단쪽을 참조 하십시요
- 온도(기름,물등)는 60℃이하에 사용하십시요
- 염산.황산.화공약품 탱크등에는 특수 주문하십시요
- 주의 : 기어타입센서는 압력탱크에는 사용하지 마십시요
|
|
