특징

• 2L-GS는 기어식레벨 센서로서 구조가 간단하고 FLOAT를 기존의 SUS FLOAT에서 P/P FLOAT로 제작하여 2"소켓에도 설치가 가능하며 습기나 충격등에 잘 견디도록 제작되었으며 하자발생시 부품 교환을 간단히 할 수 있는 구조로 설계되었습니다. 25page~32page(CATALOGUE참조)의 유니트와 연결 사용됩니다

용도

• 천정높이가 없어서 센서를 탱크 내에 삽입하지 못할시 기어식 센서를 사용합니다
  (공간이 300mm이상 될것)
• BC저장탱크, 온천수탱크등의 온도가 높은 곳은 본체의 재질을 고온용(PP+화이바)을 사용하십시요
• 각종물탱크, 유류탱크, 정화조탱크등의 지시 및 지시 조절용. (염산, 황산, 탱크용은 특수주문P/P재질)

구조

• 본체내부에 SUS판 스프링에 의하여 특수 열처리되어 로프를 부리에 감겨진 상태에서 당기면 스프링이 감겨서 로프의 상하를 움직여 FLOAT의 부력과 무게에 의하여 물의 수위에 따라 FLOAT가 상,하로 움직여 스프링축에 연결된 기어가 V.R축 기어를 움직여 센서의 역할을 합니다
• P/P FLOAT는 물이 1일 때 비중이 0.9이므로 물속에 가라앉지 않는 특성을 가지고 있습니다

1도

2도

• 0~ 6M (일반사양)
• 6~ 8M (주문제작)
• 8~12M (특수제작)
• 후랜지 타입은 주문시 별도임 (3"F / 4"F : PVC)
• 사용온도 60°C (일반용), 80°C (고온용)

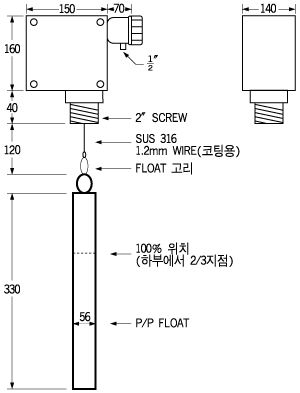

• 0 ~ 5M (FLOAT) (56*330)

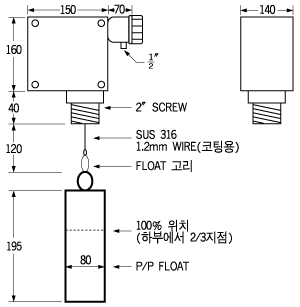

• 5~12M (FLOAT) (80*195)
• (Max. 12M)
• 본체재질 : ABS재질 (일반용), PP+화이바 재질 (고온용)
•
• 참조 : 100%위치는 P/P FLOAT의 하부에서 2/3지점을 100%(수위의 100%위치)로 잡고 조정하십시요

주문시 참조사항

• 2" 소켓, 3" 후랜지, 4" 후랜지의 고정방식을 선택하시고 탱크의 하부에서 상부까지의 높이를 기입하여 주시고 FLOAT는 5M이하시는 2" 소켓에 FLOAT가 삽입되며 5M이상시는 3"후렌치가 설치되어야 FLOAT가 탱크로 삽입이 됩니다. 단, 설치시 로프 고리를 탱크 안으로 삽입후 FLOAT를 삽입할 수 있습니다. (5M 이상 2" 소켓시) *SUS FLOAT는 주문제작입니다.

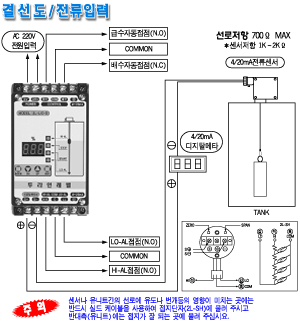

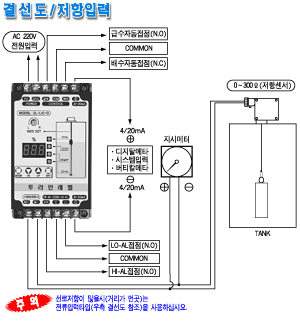

• 센서입력은 저항식과 전류식의 2종류가 있으며 저항입력(0~300Ω/0~1.5V)과 전류입력(4~20mA)을 별도로 구분하여 발주하여야 합니다

주의

• 단자 양측 2단자에 +, - 구분 없이 연결하십시오
• 부래를 탱크 내에 넣을 시 줄을 잡아서 천천히 줄을 놓지 말고 부래가 아래로 완전히 내려갔을때 놓아 주십시오
• 부래가 탱크 바닥에 닿지 않고 완전히 내려간 상태가 0%가 되며 부래를 100% 위치에 잡고 유니트에서 100%조정후 사용하십시요
  (전류타입일시 0% 위치에 2L-SH ZR조정하여 4mA가 되도록 하고 (출고시 조정됨) 100%위치에 부래를 잡고 SP를 조정하여 20mA가 되도록 조정하십시오)
• 부래가 탱크바닥에 닿아서 줄이 길어진 상태는 0% 지시가 되지 않으며 이 때는 줄 끝에 연결된 고리줄을 줄여서 사용하십시오
• 부래가 탱크 상부 소켓에 들어가지 않을 시는 고리줄을 먼저 넣고 당겨서 탱크 안으로 부래를 넣고 고리에 걸어서 사용하십시오
• 결선시 우측 헤드 뚜껑을 열고 1/2" 코넥터를 설치 결선 사용하십시오
• 부래를 탱크 내에 넣을 시 줄을 놓지 마십시오 (줄의 고리가 파손될 수 있습니다)
• 본체에 주의 스티커가 붙은 뚜껑은 절대로 열지 마십시오 (고장의 원인이 됩니다)
