| 구분 |
Floatless Level Controller |
 |
| 모델 |
2L-3P2W |
| 명칭 |
전극봉식 수위조절기 |
| 입력전압 |
AC 220V (100V주문사양) |
| 접점용량 |
AC 220V 5A
급수- N.C 배수- NO |
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
콘트롤 전용(급/배수) |
| 센서재질 |
HEAD - 나이롱 / 전극봉 - SUS 304 |
| 모델 |
2L-3P2W-A |
| 명칭 |
전극봉식 수위조절기 |
| 입력전압 |
AC 220V (100V주문사양) |
| 접점용량 |
AC 22OV 5A
HI - N.O LO - N.O |
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
경보전용(HI/LO 알람) |
| 센서재질 |
HEAD - 나이롱 / 전극봉 - SUS 304 |
|
|
특징
- 2L-3P2W는 전극봉식 (FLOATLESS) 수위조절기로서 센서와 유니트간을 2라인으로 연결하여 급/배수 자동을 할 수 있는 수위조절기로 인건비 절약, 선 절약, 선 구분에 따른 복합적인 구성요소를 완전 해결한 새로운 타입의 수위조절기로서 유니트와 센서간의 2라인까지도 +, - 구분이 필요치 않습니다.
- 2L-3P2W-A는 HI-ALARM 및 LO-ALARM 경보 전용입니다.
|
|
용도
- 각종물탱크, 정화조, 팽창탱크, 부스타 탱크, 폐수탱크의 수위조절 등에 사용됩니다

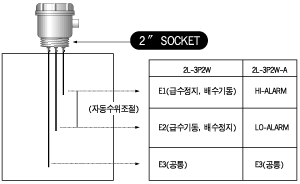

- 고/저 경보용으로 사용시는 3P2W-A를 사용하시고 센서는 좌측표기(하결선도)를 참조 하십시요
|
|

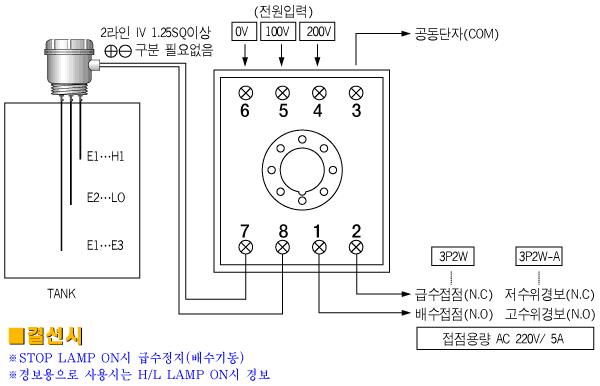

결선도
|
|
주문시 참조사항
- 2L-3P2W는 급/배수 자동만 되며 고/저 경보 접접은 없습니다.
- 2L-3P2W-A는 고/저 경보전용입니다.
-
- 전극봉은 물에 잠김에 따라 전압이 상승하는 것을 이용한 것으로 4φ스텐봉 피복이 되지 않은 것을 사용하십시요.
- 피복이 된 전극봉을 사용할 시는 끝을 2cm정도 피복을 벗겨서 사용하십시요.
-
- 전극봉(4φ스텐봉)은 별도 주문이 없을 시는 사용자 측에서 별도 구입하셔야 합니다.
- 100V용은 별도 주문하십시요.
|
|

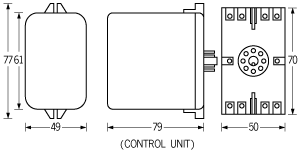

유니트 외형
|
|
주의
- 기름 혹은 화공약품 등의 액체에는 사용불가. 응축수 탱크나 증기가 발생하는 탱크사용 불가
|
|
