| 구분 |
Floatless Level Controller |
 |
| 모델 |
2S-4P2W / 2L-4P2W |
| 명칭 |
전극봉식 수위조절기 |
| 입력전압 |
AC 220V (100V주문사양) |
| 접점용량 |
CONTROL AC 22OV 5A
HI/AL AC 220V 3A |
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
급/배수 자동 및고수위 경보장치용 |

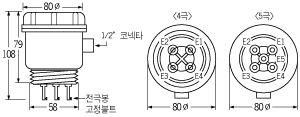

| 센서재질 |
HEAD - 나이롱(4극) |
| 모델 |
2S-5P2W / 2L-5P2W |
| 명칭 |
전극봉식 수위조절기 |
입력전압 |
AC 220V (100V주문사양) |
| 접점용량 |
CONTROL AC 22OV 5A
HI/AL AC 220V 3A |
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
급/배수 자동 및 고/저수위 경보장치용 |
| 센서재질 |
HEAD - 나이롱(5극) |
|
|
특징
- 2S-5P2W/2L-5P2W는 전극봉식(FLOATLESS) 수위조절기로서 센서와 유니트간을 2라인으로 연결하여 급/배수 자동및 고/저 경보를 할 수 있는 수위조절기로서 인건비 절약, 전선 절약, 전선 구분에 따른 여러가지 복합적인 요소를 완전해결한 새로운 타입의 수위조절기로서 유니트와 센서간의 2라인까지도 +, - 의 구분이 필요치 않습니다. 그리고 LED LAMP의 점등에 의하여 수위의 위치를 알 수 있습니다
- 각종물탱크, 정화조, 팽창탱크, 폐수탱크의 수위조절 및 고/저수위 경보 및 관측을 할 수 있으며 전극봉의 위치에 따라 램프가 점등되어 수위를 LAMP로 알수있다
|
|
용도
- 각종물탱크, 정화조, 팽창탱크, 폐수탱크의 수위조절 및 고/저수위 경보 및 관측을 할 수 있으며 전극봉의 위치에 따라 램프가 점등되어 수위를 LAMP로 알수있다
|
|

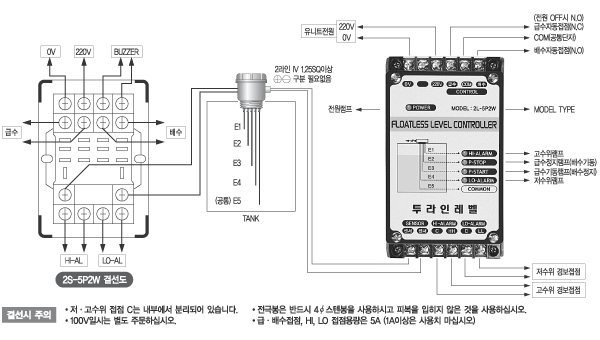

결선도
|
|
주문시 참조사항
- 전극봉은 4φ피복이 되지 않은 것을 사용해 주십시요
- 펌프 자동 및 고/저수위 경보로 사용시는 5극을 구입하십시요 <5P2W>
- 펌프 자동 및 고수위 경보로 사용시는 4극을 구입하십시요. <4P2W>

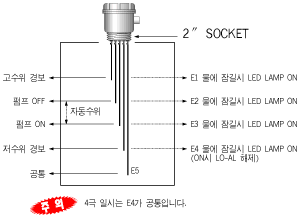

- 5극 센서를 4극으로 사용할 시는 E4와 E5를 연결하여 공통으로 사용 하시면 됩니다
-
- 전극봉(4φ스텐봉)은 별도 주문이 없을 시는 사용자 측에서 별도 구입하셔야 합니다
|
|

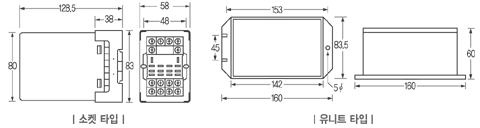

유니트 외형
|
|
주의
- 기름 혹은 화공약품등의 액체에는 사용불가
- 응축수탱크나 증기가 발생하는 탱크사용불가
- 60도 이상에서는 사용하지 말것
- 압력탱크에는 사용하지 마십시요
|
|
