구분 Float Level Controller

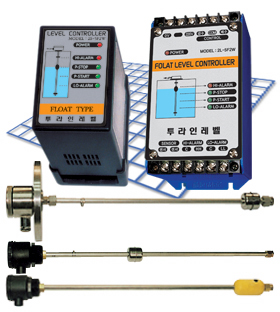

모델 2S-5F2W / 2L-5F2W
명칭 FLOAT식 액면 조절기
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 220V 5A
HI/LO AC 220V 3A
특징 (유니트와 센서) 2라인 방식
기능 급/배수 자동 및 고/저수위 경보장치용
센서재질 HEAD-나이롱화이바 / SUS.AL
FLOAT- P/P 발포 / SUS304
PIPE - SUS304

특징

  • 2S-5F2W/2L-5F2W는 FLOAT식 LEVEL CONTROOLER로서 센서와 유니트 간을 2라인으로 연결하여 급수 및 배수 자동 및 고/저 경보 장치를 할 수 있는 레벨조절기로서 인건비 절약, 전선 절약, 전선 구분에 따른 여러 가지 복합적인 구성구분에 따른 여러 가지 복합적인 구성요소를 완전해결한 새로운 타입의 레벨 조절기로서 유니트와 센서간 2라인 까지도 +, - 구분이 필요 없습니다

용도

  • 각종 물탱크, 유류탱크, 정화조, 팽창탱크(콘덴서탱크, 압력탱크, 부스타 탱크), 폐수탱크 등의 레벨조절 및 고/저수위 경보관측 및 알람용도로 사용됩니다

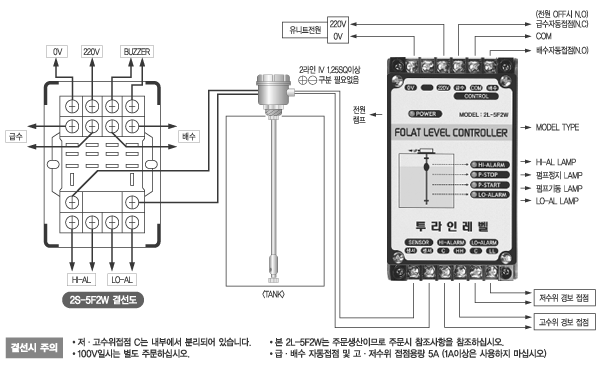

결선도

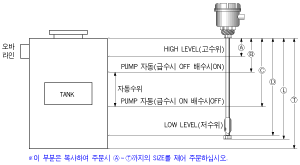

주문시 참조사항

  • 투라인 레벨에서 생산되는 액면조절기는 모두 2"(50mm) 소켓에 부래(FLOAT)가 들어가므로 2"(50mm) 소켓용으로 생산됩니다
  • 80℃ 이상의 온도에 사용할 시는 주문시 별도로 기입해 주십시요
  • 후렌치 타입과 SCREW(나사) 타입의 2종류가 있으며 후랜치 타입일시 3" 혹은 4"로 주문하시고 SCREW(나사)타입일시는 탱크에 2"(50mm) 소켓을 탱크에 용접하시면 됩니다
  • 레벨센서 내에 증폭기가 없으며 단자만 2개가 있습니다. +, - 구분없이 물려 주시면 됩니다
  • 온도나 사용 용도에 따라 부래(FLOAT)의 용도나 색깔이 달라지며 이것은 P/P발포재로서 부력이 좋아 물이나 기름에 절대로 가라앉지 않습니다. (용도에 따라 SUS304 사용)
  •
  • 별도 주문이 없을시는 SCREW TYPE(2")로 생산됩니다

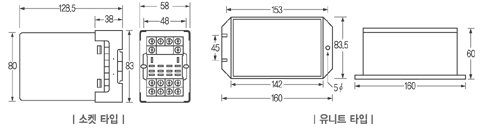

유니트 외형

주의

  • 특수 용도는 별도 주문하십시오. (화공약품,고온용,후렉시볼 타입용)
