| 구분 |
Float Level Controller |
 |
| 모델 |
2L-3F2W |
| 명칭 |
FLOAT식 수위조절기 |
| 입력전압 |
AC 220V (100V 주문사양) |
| 접점용량 |
AC 220V 5A / 급수-N.O 배수 - N.C
|
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
콘트롤 전용(급/배수) |
| 센서재질 |
HEAD- 나이롱화이바/SUS.AL
FLOAT- P/P 발포 / SUS304
PIPE - SUS304
|
| 모델 |
2L-3F2W-A |
| 명칭 |
FLOAT식 수위조절기 |
| 입력전압 |
AC 220V (100V 주문사양) |
| 접점용량 |
AC 110/220V 5A
HI - N.O LO - N.O |
| 특징 |
(유니트와 센서) 2라인 방식 |
| 기능 |
경보전용(HI/LO 알람) |
| 센서재질 |
HEAD- 나이롱화이바, SUS.AL
FLOAT- P/P 발포, SUS304
PIPE - SUS304 |
|
|
특징
- 2L-3F2W는 FLOAT식 액면조절기로서 센서와 유니트 간을 2라인으로 연결하여 급수 및 배수 자동을 할 수 있는 레벨조절기로서 인건비 절약, 선 절감, 선 구분에 따른 인건비 등 절약형 조절기로서 센서와 유니트간의 2라인까지도 +, - 구분이 필요 없습니다
- 2L-3F2W-A는 FLOAT식 액면 조절기로서 HI-ALARM 및 LO-ALARM경보 전용입니다
|
|
용도
- 각종 물탱크, 유류탱크, 정화조, 팽창탱크, 콘덴서탱크, 압력탱크, 배수탱크 등의 수위조절기로서 사용됩니다
- 고/저수위 경보용으로 사용할 시는 2L-3F2W-A를 사용하십시요
|
|

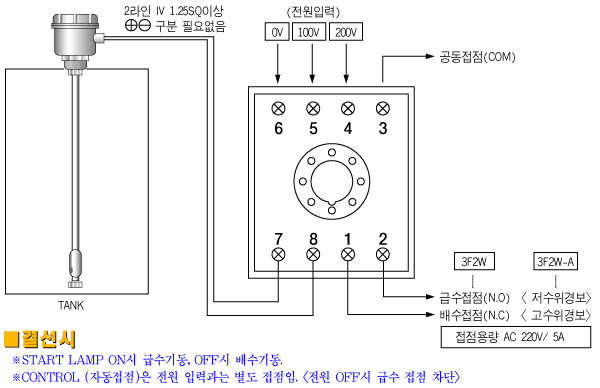

결선도
|
|

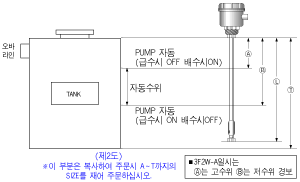

주문시 참조사항
- 투라인 레벨에서 생산되는 액면조절기는 모두 2"(50mm) 소켓에 부래(FLOAT)가 들어가므로 2"(50mm) 소켓용으로 생산됩니다. (후렌치용은 별도 주문)
- 80℃ 이상의 온도에 사용할 시는 주문시 별도로 기입해 주십시요.
- 후렌치 타입과 SCREW(나사) 타입의 2종류가 있으며 후랜치 타입일시 3" 혹은 4"로 주문하시고 SCREW(나사)타입일시는 탱크에 2"(50mm) 소켓을 탱크에 용접하시면 됩니다.
- 레벨센서 내에 증폭기가 없으면 단자만 2개가 있습니다. +, - 구분없이 물려 주시면 됩니다.
- 온도나 사용 용도에 따라 부래(FLOAT)의 용도가 달라지며 기본타입은 P/P발포재로서 부력이 좋아 물이나 기름에 녹지않고 가라앉지 않습니다.(용도에 따라 SUS304 사용)
-
- 별도 주문이 없을시는 SCREW TYPE(2")로 생산됩니다
- 특수용도는 문의후에 주문하여 주십시오 (화공약품, 고온용)
|
|

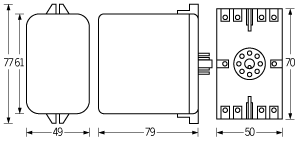

유니트 외형
|
|
주의
- 특수 화공약품등에는 사용하지 마십시요. (별도 주문)
- 압력(5kg이상)이 높을시는 별도로 주문하여야 하며 온도(80℃ 이상)가 높을시는 별도 주문하여야합니다
- 100V용은 별도 주문하십시요
|
|
