구분 Alarm Control Kit
모델 2L-ALK
명칭 알람기판
입력전압 AC/DC 24V
접점용량 AC 220V 5A
기능 경보 입ㆍ출력 10 POINT/20POINT

사용용도

  • 2L-ALK는 현장 제어반 또는 제어기기로부터 경보신호 및 상태신호를 받아 릴레이를 구동시켜 접점이 출력되도록 동작하는 일반감시반용 알람기판입니다

특징

  • 입력 20POINT(DC 24V) / 출력 20POINT(릴레이접점 250V 5A).
  • 각각의 입력상태를 출력 LED(릴레이출력)로 확인 기능
  • DC 24V 이상 시 안전휴즈 장치(2A)
  • 소형릴레이(AC250V 접점용량 5A)를 사용하여 기판을 최대한 작게 제작하여 패널 공간을 최소화(기존의 1/2 크기)
  • 기존의 알람기판의 오동작(외부노이즈)을 개선한 간단한 기능
  • LAMP TEST / BUZER 출력 / BUZER STOP / DC 24V 전원확인 LED / 알람동작 확인 LED 기능
  • 경보입력을 상태입력으로 사용시는(경보는 작동안됨) 핀을 뽑으면, 간단히 상태모드로 전환기능
  • 알람기판 전원을 AC 24V / DC 24V 공용사용(+, - 구분없음) 기능

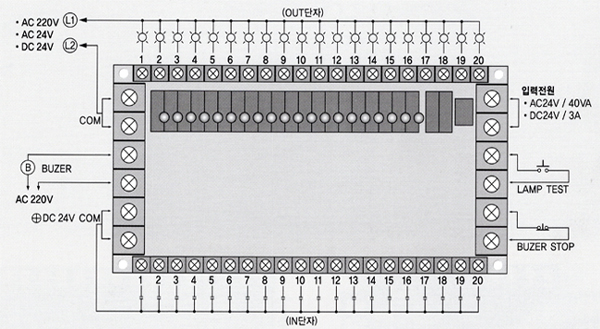

결선도

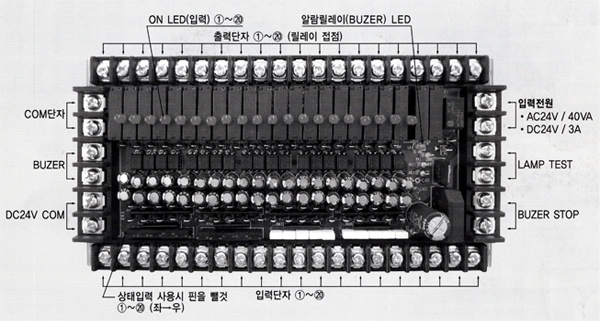

참고사항

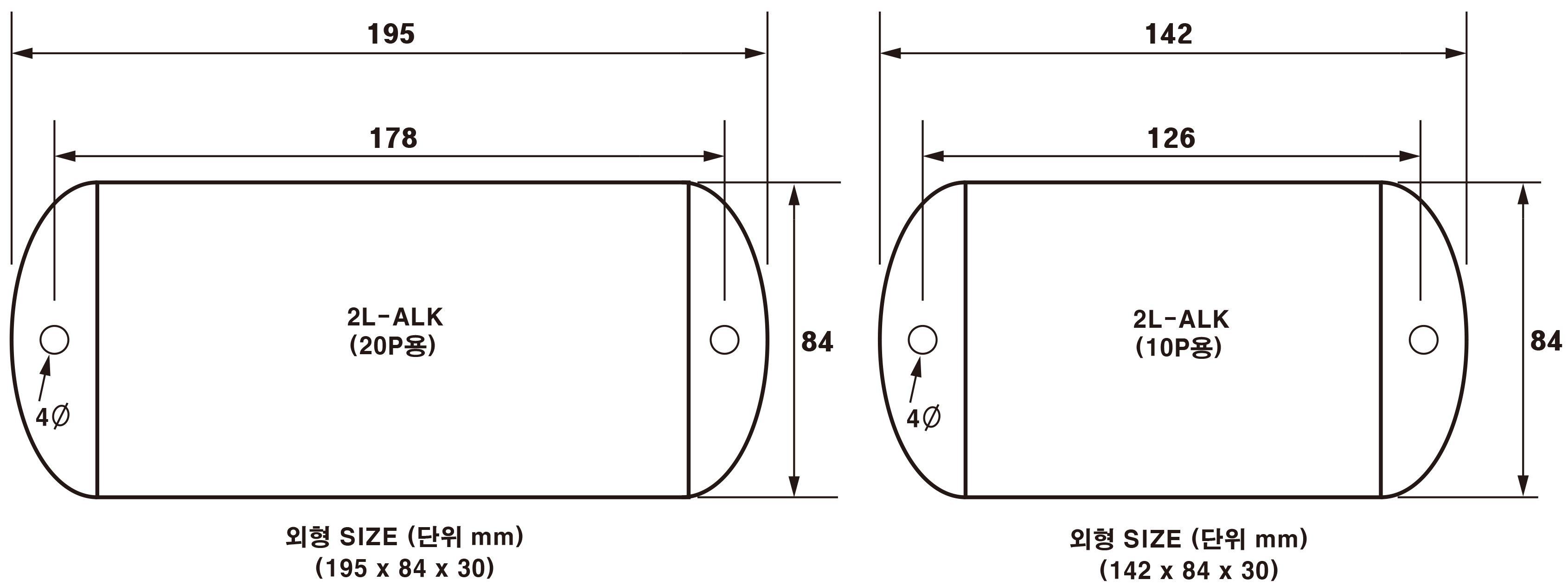

유니트 외형

주문시 참조사항

  • TEST 시는 반드시 BUZER STOP 단자를 연결(COM)하여야만 경보신호가 출력되도록 되어 있으니 참조하시기 바랍니다
  • 입력 10POINT, 출력 10POINT로 사용할 시는 10POINT type으로 구입하십시오
  • 출고 시는 알람입력 20POINT으로 제작되었으며 상태입력을 일부 사용 시는 알람기판(뒷면 사진 참조)의 입력단자 핀을 좌측에서 우측으로 세어서 필요한 상태 단자가 몇 번 단자로 사용할 것인지를 확인 후 핀을 빼면 상태입력으로 동작하며, 경보는 작동하지 않고 릴레이 접점출력만 동작됩니다. (10POINT type과 동일)
  • 경보입력으로 사용시, 경보신호가 입력되면 부자스톱을 시키지 않으면 경보입력이 해제되어도 기판 LED및 경보 릴레이 출력이 ON되어 있어 부자스톱을 해주어야 만 해제가 됩니다.
    (경보가 발생한 것을 확인하고 부자스톱을 하시기 바랍니다)
